Dopuszczenia:

ABS                        2 SA, 2 YSA

BV                          SA 3YM

CL

DB

DNV                        III YMS

Force                      E 51 3R(H)

GL                           3 YS

LR                           3S, 3YS

MRS                        6 S H

Inspecta                  51-3

TÜV                        SGRI M21 Y4633

RINA                       SG 52 2

UDT


Pakowanie:



Średnica

mm

Numer katalogowy

Waga szpuli

kg

1,2
1,4

1,6

1,2

1,2

1,4

1,6

9560-2012

9560-2014

9560-2016

9560-2112

9560-2312

9560-2314

9560-2316

15

15

12,5

5,0

200(AutoPac)

200(AutoPac)

200(AutoPac)







Orientacyjny skład chemiczny w %

C

Si

Mn

0,06

0,4

1,2



Właściwości mechaniczne:

Granica plastyczności, Rp0,2%: 520 N/mm2

Wytrzymałość

na rozciąganie, Rm.:                    590 N/mm2

Wydłużenie, A5:                         28%

Udarność, CV:                           -20oC · 75 J



Zawartość wodoru na 100g stopiwa:

£ 5 ml


Pozycje spawania:

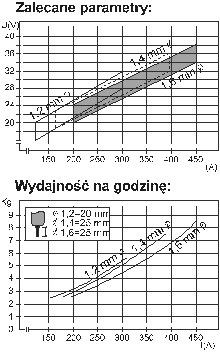

Prąd spawania:

DC+

Wskaźnik wydajności:

88%

Gaz ochronny:

80% Ar + 20% CO2, 22-25 l/min

Wolny wylot drutu:

15-25 mm


Opis:

Elgacore DWA 50 jest rutylowym drutem rdzeniowym do spawania w osłonie mieszanki Ar/CO2. Drut ten umożliwia spawanie w każdej pozycji. Topi się bardzo stabilnym łukiem, daje doskonały wygląd spoiny i nieznaczny rozprysk. Żużel jest łatwousuwalny a ilość dymów jest bardzo niska.

Przeznaczony jest do spawania stali konstrukcyjnych o zwykłej i podwyższonej wytrzymałości,

w tym stali manganowych. Przy zastosowaniu podkładek ceramicznych uzyskuje się bardzo dobre ściegi graniowe. Łatwość użycia, wysoka wydajność w połączeniu z dobrymi własnościami mechanicznymi i niską zawartością wodoru w stopiwie - mniejszej niż 5 ml/100g, stawia Elgacore DWA 50 jako bardzo uniwersalny drut rdzeniowy.


Elgacore

DWA 50


Klasyfikacja:

EN 758:1997        T 42 2 P M 1 H5

AWS A5.20-95     E 71T-1M

DIN 8559-84        SG R1 M2 Y 4643
